Informations sur la qualité
| RatingCatalog |
| RoHSYes |
| REACHYes |
| Finition des broches/Matériau des billesNIPDAU |
| Classement MSL/Refusion de pointeLevel-3-260C-168 HR |
| Qualité, fiabilité & informations sur l'emballage |
Classification d'exportation
*À titre de référence uniquement
- US ECCN : 3A991A2

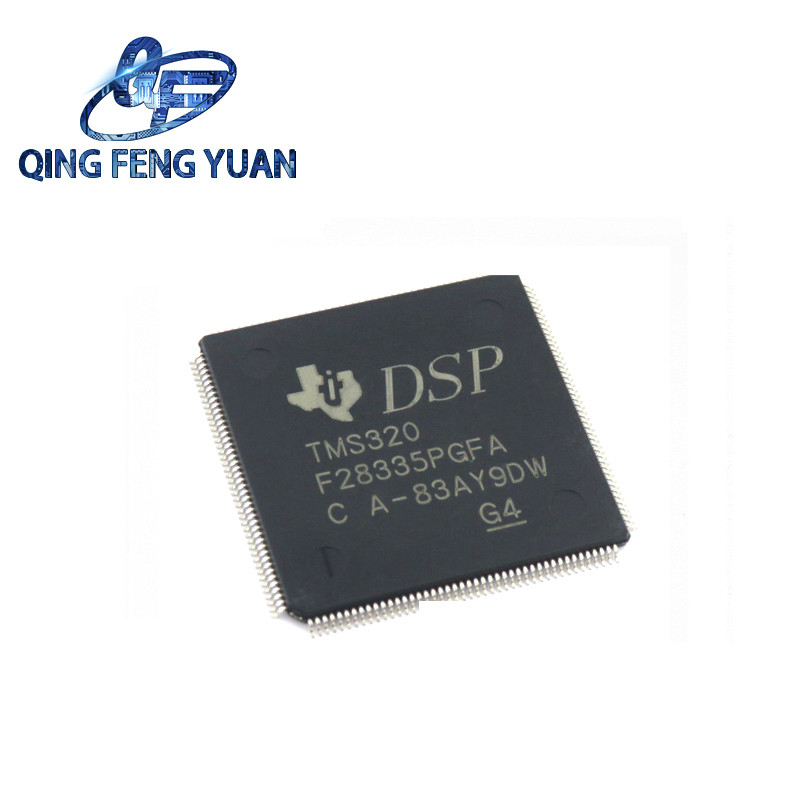

Plus d'informations sur le TMS320F28335
Informations sur l'emballage
| Boîtier | BrochesLQFP (PGF) | 176 |
| Plage de température de fonctionnement (°C)-40 à 85 |
| Qté par boîtier | Support40 | PLATEAU JEDEC (5+1) |
Fonctionnalités du TMS320F28335
- Technologie CMOS statique haute performance
- Jusqu'à 150 MHz (temps de cycle de 6,67 ns)
- Conception de cœur 1,9 V/1,8 V, E/S 3,3 V
- Processeur 32 bits hautes performances (TMS320C28x)
- Unité de virgule flottante (FPU) simple précision IEEE 754 (F2833x uniquement)
- Opérations MAC 16 × 16 et 32 × 32
- Double MAC 16 × 16
- Architecture de bus Harvard
- Réponse et traitement rapides des interruptions
- Modèle de programmation à mémoire unifiée
- Efficace en termes de code (en C/C++ et en langage assembleur)
- Contrôleur DMA à six canaux (pour ADC, McBSP, ePWM, XINTF et SARAM)
- Interface externe 16 bits ou 32 bits (XINTF)
- Plus de 2 M × 16 d'accès à l'adresse
- Mémoire sur puce
- F28335, F28333, F28235 : flash 256 K × 16, SARAM 34 K × 16
- F28334, F28234 : flash 128 K × 16, SARAM 34 K × 16
- F28332, F28232 : flash 64 K × 16, SARAM 26 K × 16
- ROM OTP 1 K × 16
- ROM de démarrage (8 K × 16)
- Avec modes de démarrage logiciel (via SCI, SPI, CAN, I2C, McBSP, XINTF et E/S parallèles)
- Tables mathématiques standard
- Horloge et contrôle du système
- Oscillateur sur puce
- Module de temporisation de chien de garde
- Les broches GPIO0 à GPIO63 peuvent être connectées à l'une des huit interruptions de cœur externes
- Bloc d'extension d'interruption périphérique (PIE) qui prend en charge les 58 interruptions périphériques
- Clé/verrou de sécurité 128 bits
- Protège les blocs flash/OTP/RAM
- Empêche la rétro-ingénierie du micrologiciel
- Périphériques de contrôle améliorés
- Jusqu'à 18 sorties PWM
- Jusqu'à 6 sorties HRPWM avec une résolution MEP de 150 ps
- Jusqu'à 6 entrées de capture d'événements
- Jusqu'à 2 interfaces de codeur quadrature
- Jusqu'à 8 minuteries 32 bits (6 pour eCAP et 2 pour eQEP)
- Jusqu'à 9 minuteries 16 bits (6 pour ePWM et 3 XINTCTR)
- Trois minuteries de processeur 32 bits
- Périphériques de port série
- Jusqu'à 2 modules CAN
- Jusqu'à 3 modules SCI (UART)
- Jusqu'à 2 modules McBSP (configurables en tant que SPI)
- Un module SPI
- Un bus Inter-Integrated Circuit (I2C)
- ADC 12 bits, 16 canaux
- Taux de conversion de 80 ns
- Multiplexeur d'entrée à 2 × 8 canaux
- Deux échantillonneurs-bloqueurs
- Conversions simples/simultanées
- Référence interne ou externe
- Jusqu'à 88 broches GPIO multiplexées et programmables individuellement avec filtrage d'entrée
- Prise en charge de la balayage de limite JTAG
- Port d'accès aux tests standard IEEE 1149.1-1990 et architecture de balayage de limite
- Fonctionnalités de débogage avancées
- Fonctions d'analyse et de point d'arrêt
- Débogage en temps réel à l'aide du matériel
- Le support de développement comprend
- Compilateur/assembleur/éditeur de liens ANSI C/C++
- IDE Code Composer Studio™
- DSP/BIOS™ et SYS/BIOS
- Bibliothèques logicielles de contrôle de moteur numérique et d'alimentation numérique
- Modes basse consommation et économie d'énergie
- Modes IDLE, STANDBY, HALT pris en charge
- Désactiver les horloges périphériques individuelles
- Endianness : Little Endian
- Options de boîtier :
- Emballage sans plomb et écologique
- Boîtier à billes en plastique (BGA) à 176 broches [ZJZ]
- MicroStar BGA™ à 179 broches [ZHH]
- New Fine Pitch Ball Grid Array (nFBGA) à 179 broches [ZAY]
- Quad Flatpack (LQFP) à profil bas à 176 broches [PGF]
- Quad Flatpack (HLQFP) à profil bas thermiquement amélioré à 176 broches [PTP]
- Options de température :
- A : –40 °C à 85 °C (PGF, ZHH, ZAY, ZJZ)
- S : –40 °C à 125 °C (PTP, ZJZ)
- Q : –40 °C à 125 °C (PTP, ZJZ) (Qualification AEC Q100 pour les applications automobiles)
