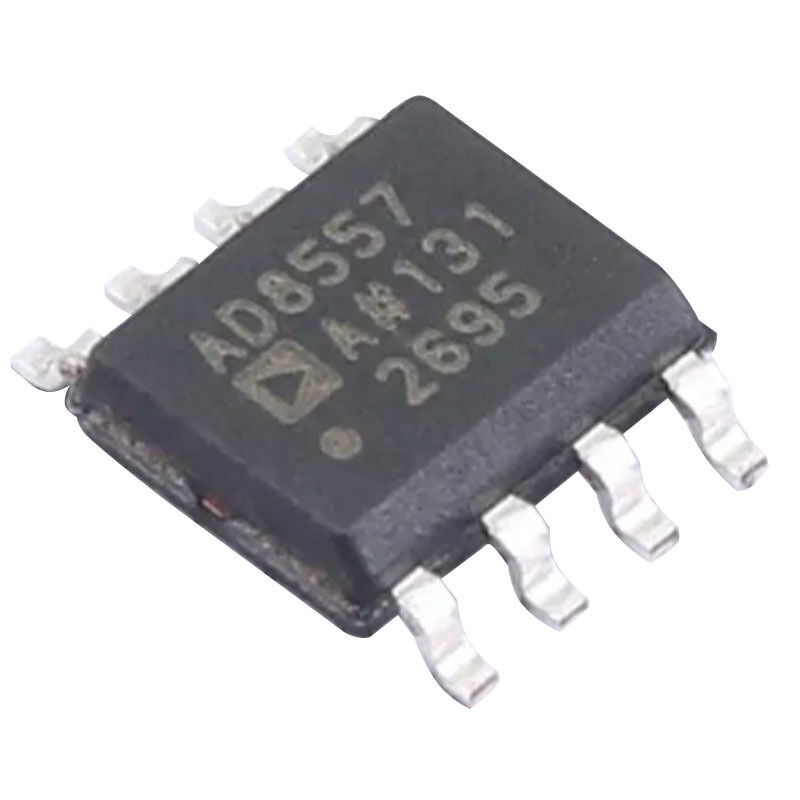

AD8557ARZ-REEL7 Amplificateur de signal de capteur numérique programmable

L'AD8557 est un amplificateur de signal de capteur à dérive zéro doté de capacités de gain et de décalage de sortie programmables numériquement.Cet amplificateur est conçu pour convertir facilement et précisément les sorties du capteur de pression variable et du pont de déformation dans des plages de tension de sortie définies, tout en amplifiant avec précision de nombreuses autres sorties de capteurs différentiels ou à extrémité unique.l'AD8557 offre une solution de traitement de signal précise et flexible dans un ensemble compactLe gain peut être programmé numériquement sur une large plage de 28 à 1300 par l'intermédiaire d'une interface de données série.Le réglage du gain est entièrement simulé dans le circuit avant d'être programmé en permanence à l'aide d'une technologie fiable de fusibles en polysiliciumLa tension de décalage de sortie est également programmable numériquement et proportionnelle à la tension d'alimentation.et des taux de rejet en mode commun (CMRR) de courant continu et de courant alternatif extrêmement élevés, l'AD8557 intègre une source de courant d'attraction aux broches d'entrée et une source de courant d'attraction à la broche du VCLAMP.Le serrage de sortie via une tension de référence externe permet à l'AD8557 d'alimenter en toute sécurité et avec précision les convertisseurs analogiques en numériques (ADC) basse tension. Lorsqu'il est utilisé avec un ADC partageant la même alimentation que la référence, la précision du système n'est pas affectée par les variations normales de tension d'alimentation.4% de la différence entre VDD et VSS. Le verrouillage du réglage fin après gain et décalage assure une fiabilité supplémentaire du champ.Cet appareil est alimenté par une tension d'alimentation unique allant de 2.7 V à 5,5 V et est disponible dans un SOIC à 8 broches et un LFCSP à 16 broches de 4 mm × 4 mm.

Caractéristiques du produit

Voltage de décalage ultra-faible: maximum 12 μV sur toute la plage de température
Décalage de tension de décalage à entrée ultra-faible: maximum 65 nV/°C
Ratio de rejet commun élevé: minimum 96 dB
Voltage de compensation de gain et de sortie programmable numériquement
Plage de gains de 28 à 1300
Conforme aux exigences en matière d'applications automobiles
Interface série à bus unique
Stable à toute charge capacitive
Les packs SOIC et LFCSP
Plage de tension de fonctionnement comprise entre 2,7 V et 5,5 V

Applications

Capteurs automobiles
Capteurs de pression et de position
Détection de courant de précision
Amplificateurs à thermocouple
Échelles industrielles
Détensiomètres
